Металлоформы для дорожных плит ПАГ 20

Проснувшись однажды утром после беспокойного сна, Грегор Замза обнаружил, что он у себя в постели превратился в страшное насекомое.

983 500

Узнать условия
и сроки поставки

Описание

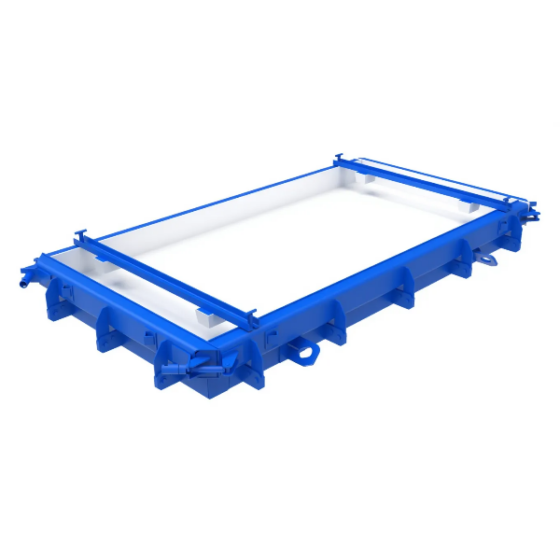

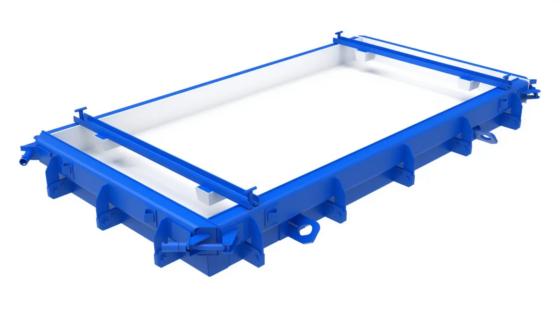

Металлоформа ПАГ-20

Изделие ПАГ-20» используются при сооружении дорожных полотен для грузовых автосредств, а также при строительстве взлетно-посадочных полос и территорий с рабочей нагрузкой до 100 тонн на метр квадратный шд
Характеристики
Производительность в смену 1-2 шт
Кол-во изделий в форме 1
Застил (рифленый лист) 6-8 мм
Борта Лист 16 мм + швеллер 160 мм
Рама Труба 240х160х8 мм
Марка стали Ст3, 09Г2С
ДхШхВ формы 6860х2470х450 мм
Закладываемая арматура 14 стальных прутков диаметром 12-14 мм
Кол-во требуемых цанг 28 шт
Тип натяжения арматуры Механический (Гидродомкрат) / термический
ДхШхВ изделия 6000х2000х200 мм
Вес готового изделия 6000 кг
Объем бетона 2,4м3
Требования к бетону Не ниже B30 в соответствии с ГОСТ 26633
Цена Цена за 1 товар                       1 160 300 руб
-15% Цена от 1 товара                  983 500 руб
Доп. опции
Стационарные с водяными / паровыми регистрами. По запросу
Навесные площадочные вибраторы Виброуплотнение бетонной смеси (для стационарных вибро-металлоформ)
Доп. товары
Бетоноукладчик портальный CМЖ-859Л Быстрая и равномерная укладка бетонной смеси в металлоформе
Вибротумба СМЖ-200 (2200х2100) Виброуплотнение бетонной смеси
Автоматический захват для металлоформ Перемещение металлоформ
Пакетировщик для металлоформ Штабелирование металлоформ
Кантователь плит Быстрое и безопасное переворачивание плиты рифленой стороной вверх
Траверса для плит Перемещение готовых плит по цеху
Бадья для бетона 2м3 Раздача бетона по металлоформам
Производим металлоформы ПАГ-20 стендового типа (вибро-металлоформы) на подрамнике или с «подпятками», навесными площадочными вибраторами, системой встроенного прогрева (водяные/паровые регистры). Стационарные вибро-металлоформы позволяют производить железобетонные изделия без вибростолов и без пропарочных камер, экономя при этом площадь и ресурсы. Не требуют вспомогательной инфраструктуры. Это мобильное оборудование — можно перевозить с объекта на объект. Подробнее ознакомиться со стационарными вибро-металлоформами можно перейдя ссылке: Стационарные вибро-металлоформы ПАГ-20 с регистрами прогрева.

Металлоформа ПАГ 18 стендового типа

Аэродромные плиты ПАГ-20 изготавливаются из тяжелого бетона классом не ниже B30 в соответствии с требованиями ГОСТ 26633. Арматурный каркас аэродромных плит состоит из предварительно напряженной продольной арматуры класса Ат IV, АV, АтV с диаметром 12 мм или 14 мм (или преднапряженного арматурного каната типов К7 и К7Т), ненапрягаемой поперечной арматуры из арматурной стали классов В500С, А500С, А400, А240, арматурной проволоки класса Вр-1, арматурной сетки С1 и С2 и монтажно-стыковых изделий.

Пример организации производственного участка выпуска аэродромных плит ПАГ-20

Дополнительное оборудование

Наименование Назначение
Бетоноукладчик портальный CМЖ-859Л
Быстрая и равномерная укладка бетонной смеси в металлоформе
Вибротумба СМЖ-200 (2200х2100)
Виброуплотнение бетонной смеси
Автоматический захват для металлоформ
Перемещение металлоформ
Пакетировщик для металлоформ
Штабелирование металлоформ
Профессиональный распылитель для смазки
Распыление смазки по рабочей поверхности металлоформы
Домкрат гидравлический ДНА-14
Преднапряжение продольных арматурных стержней
Спирале-навивочный станок СМЖ-164
Изготовление компенсационной пружины
Прибор для измерения натяжения
арматуры
Дополнительный контроль натяжения преднапряженной арматуры
Прибор для измерения прочности бетона
Контроль набора прочности бетона
Станок для гибки арматуры
Заготовка монтажных петель
Станок для рубки арматуры
Заготовка мерных арматурных стержней
Станок для сварки сеток каркасов РЛ-2000
Производство дополнительного каркаса из сварной сетки
Правильно-отрезной станок ССМ-12
Протяжка и рихтовка проволоки ВР-1 для каркасной сетки
Кантователь плит
Быстрое и безопасное переворачивание плиты рифленой стороной вверх
Траверса для плит
Перемещение готовых плит по цеху
Бадья для бетона 2м3
Раздача бетона по металлоформам
Навесные площадочные вибраторы
Виброуплотнение бетонной смеси (для стационарных вибро-металлоформ)
Система встроенных регистров (водяные/паровые)
Прогрев бетонной смеси (для стационарных вибро-металлоформ)
Электростанция нагрева воды/тосола
Прогрев бетонной смеси (для стационарных вибро-металлоформ)
Полипропиленовый полог 8000х4000
Укрытие стационарных вибро-металлоформ в процессе изотермии бетона
Дистанционное управление «один оператор»
Автоматизация процесса производства
Парогенератор
Производство пара для пропарочной камеры

Гарантия и дополнительный сервис

Гарантия
12 месяцев
Доставка
Крытыми еврофурами, ж/д платформами по России, странам СНГ
